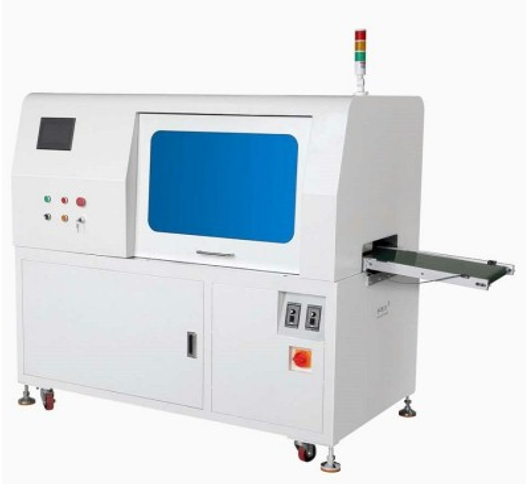

基板分板機PCB全自動走刀式分板機-YSV-3A全自動走刀式分板機
產品描述：
YSV-3A是一種全自動圓刀片移動式分板機，可連接裝載機和卸載機，實現無人操作。 它不僅安裝方便，而且操作簡單。 它可以節省更多員工，節省時間和精力。 占地面積小，節省了操作時間。http:// 解決LED照明行業鍘刀分板機設備生產的方案
產品簡介:
1.基板分板機PCB全自動走刀式分板機YSV-3A--PCB全自動走刀式分板機，微電腦控制全自動分板，高效率同時兼具走刀式分板機的各種優點:應力小走刀式分割避免線路板暗傷、錫裂等問題，適用性廣泛，適合雙面帶有元件的線路板。
2.采用了PLC和觸摸屏人機界面控制系統，自動故障停機顯示，智能參數定位系統，可精準的實現PCB等距或不等距v-cut 槽每一步對位，設置有點動功能，點動功能可手動點動實現確認v-cut 對刀精準度從而更能保證分割出最佳品質產品。 http:// 解決LED照明行業鍘刀分板機設備生產的方案
3.本機帶有記憶儲存功能(可儲存100組數據),這功能方便操作(只要是儲存過的產品數據)直接下載使用無需再設置，快速換板分割，實現一臺機器多種板型分割作業。
4.機器還設有操作技術員使用界面和工程技術員使用界面，操作技術員使用界面可下載相對生產的產品數據工作，但不可更改數據，工程技術員使用界面是帶有密碼輸入，密碼輸入后工程技術員就可對數據更改下載等。
產品特點:
1. PLC精確控制自動分離機，機器可連接到pcb裝載機和卸載機，實現無人操作和全自動分離板。
2，準確自動送板，省去了手動v-cut的麻煩，有效提高了單獨板的效率，防止了人工廢板的出現。
3，本機可保存100套數據，快速更換PCB板，無需重新編寫參數即可快速更換板切，普通員工可快速操作，一機實現各種板型。
4.刀式pcb分板機的應力相對較小，適用于PCB類型。它仍然是兩側帶有元件的電路板的最佳選擇，有效地避免了暗傷和開裂等問題。 5.機器可調節送料器的寬度，以適應PCB板的各種規格。
6.帶有傳送帶的機器，可將分開的PCB板轉移到生產線上。
7，高安全性，光幕和護刀雙重保護，確保安全生產。
機器內部主要結構寫真
1.基板分板機PCB全自動走刀式分板機定位精度高。
2.切板應力小。
3. 基板分板機PCB全自動走刀式分板機紅外線光幕感應，安全性能高。
4.自動送板、切板，效率更高。
5.可對接上下板機，更省人工
技術參數
型號 YSV-3A
1.名稱 基板分板機PCB全自動走刀式分板機
2.外形尺寸L/W/H 990mm*550mm*1250mm 刀具尺寸 圓刀125mm*3mm 直刀400mm*43.5mm*6mm
3.刀具材質 進口高速鋼 刀具品牌 SKH-9
4.分板厚度 三分之一板厚 分板長度 1mm-5mm
5.分板速度 300mm/s 分板寬度 1mm-200mm最佳(最小片寬，非整拼寬度)
6. 基板分板機PCB全自動走刀式分板機工作氣壓 0. 5-0.8mpa 工作電壓 220V/110V可選
7.設備功率 150W 整機重量 200kg
分板機歡迎客戶持樣前來或寄樣來試機評估！
分板機老品牌，首推宇順力蘇州宇順力分板機蘇州市宇順力昆山東莞市長安宇順力自動化設備有限公司專業開發銑刀式分板機，PCBa Router，LED分板機,燈條分板機,沖床分板機,FPC沖床分板機,PCB分板機,PCB電路板分板機,曲線分板機,氣動分板機,線路板分板機,PCB切板機,PCB鑼板機,鋁基板分板機,走刀式分板機,自動分板機,曲線分板機等。設備主要應用于:手機平板等通信數碼電子,家用電器,LED照明,安防電子等相關電子行業的各種軟硬PCB板,FR4/FR6 PCB,軟FPC,LED燈條,LED燈帶,鋁基板,銅基板沖壓裂片機等。
蘇州市宇順力電子有限公司 華南地址：（總部）
地址：廣東省東莞市涌頭村山泉路十號
電話/TEl：0769-88087410
劉小姐咨詢電話： 13862072520
華東地址：地址：江蘇省蘇州市昆山市金陽東路1068號（國瑞產業園）
電話/TEl：0512-62751429
曹先生咨詢電話：13450659407
郵箱/Mail：[email protected]
經營范圍：激光基板分板機，全自動銑刀分板機，在線PCB Router機，PCB,FPC,基板，銅基板鋁基板切割分板分切模具、沖壓分板機裂片機，punching機非標自動化定制全自動MCPCB分板機#字型自動分板機 FPC激光分板設備燈條分板器FPC分板機PCB板分板機V cut 開料機沖床分板機 ，基板脈沖焊接機,基板排線焊接機,基板光器件模塊熱壓機
（一）：夾爪式取板結構
1.將產品分板治具夾取放置到加工平臺分板，加工完成后再次把分板治具夾取放置軌道流入下部工序。
（二）：專用產品分板治具進入軌道方式
（三）：專用產品分板治具軌道式出料
1.在線式自動分板機產品切割完成后取料夾爪把整個產品治具夾取放置出料軌道輸送下一步生產工序。
（四）自換刀方式
1.采用自動換刀德國進口主軸.節省時間，實現自動化，降低人為因素，精度高、穩定性強
2.內置五組銑刀刀庫，方便自動更換銑刀、滿足分板加工需求。
（五）：真空吸盤取板方式結構
1.取放裝置：自動上下料（模組化真空吸爪、真空裝置、可獨立控制）
2.傳送結構：X2軸移動Z2、Z3軸吸取、AC伺服馬達控制。
3.取板速度：0-1000mm/sec（可設置）
（六）：專用產品治具托盤出料方式
1.真空吸盤取料軸把切割好的產品一次性真空吸取放置專用產品治具輸送下一步生產工序
