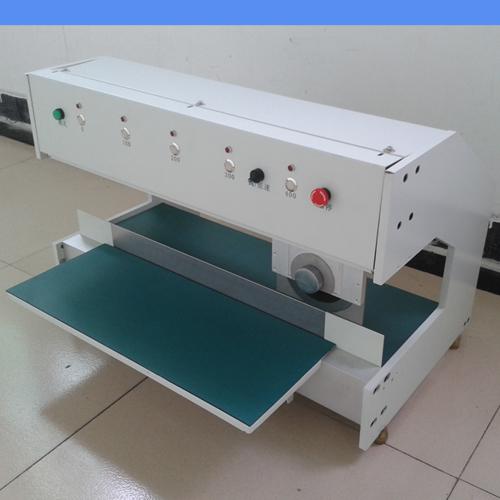

1、四個可選擇之分板速度由控制板旋扭設定，分板行程可自由設定并有LCD顯示。
2、切板過程中PCB不動，圓刀滑移，確保基板電子組件不因移動而塤壞。
3、可解決零件跨越V槽來實現分板。
4、因應V槽深淺及刀具塤耗，上圓刀與下直刀之間的距離可準確調整。
5、安裝防切手指電子眼保護裝置，避免人為不當時的傷害。
6、將切板時所產生的內應力降至最低而避免錫裂。
7、根據客戶生產效率情況，可依要求加裝輸送帶。
8、以直線式滾動性壓迫性切斷V槽各式PCB板，徹底防范焊點的損傷和斷裂。
走刀式自動分板機使用規范說明：
1，確認PCB電路板上的元器件不會和機體及刀片相碰，板上的元件不要超出自動走刀式分板機的高度，如果PCB電路板上的零件碰到刀片時，不要分板，要及時通知技術人員調整刀片或通知供應商對刀片加工.根據所分PCB板的厚度不同對其上刀高度進行調節，最佳調整結果：在下刀上放置一厚度為0.1MM的紙張，撥動上刀座滑動時，紙上有清晰平直均勻的劃痕為最佳；
2，上刀片高度調整：PCB電路板沿導板送入機器內，能否干凈利落的被刀片分開，取決于上刀片和下刀片的間距是否合適來決定的，所以分板前要將刀片高度調好，試切完畢后沒有問題后，擰緊調整旋鈕固定螺絲.用雙手將待分PCB電路板的V-CUT槽卡在上刀行程之內的下刀刀刃上（不可歪斜），用腳踩腳踏開關進行分板作業。
3，最后調整分板速度，速度分快慢兩檔，根據需要選擇，板上的V型槽深的就選擇快檔，反之選擇慢檔.根據所分PCB上元件的高底對分板機前后托板的高度進行調節，前托板以可放手作業、不易疲勞為易，后托板以不影響正常作業為易；
4，根據實際需要切割PCB電路板的長度大小，在控制面板處選擇相應的分板行程。
5，上述調整好后，就開始分板.首先將PCB電路板的V型槽放到放到分板機的下刀片上，然后就踩腳踏開關，進行分板，切記：切板過程中PCB不動，圓刀滑移，確保基板電子元件不因移動而損壞.可在控制面板處對上刀的行程（以PCB的長度決定）和速度進行設定；
通過以上關于“走刀式自動分板機的使用規范說明”的內容介紹，希望能讓您了解“走刀式自動分板機”帶來有用的幫助。如果您還有其他方面的相關問題，可以聯系"專業的在線分板機,PCB在線分板機,全自動分板機,離線分板機,臺式分板機,鍘刀式分板機,V-CUT分板機研發生產銷售公司"----【東莞五方智能機械】。
自動走刀式分板機,走刀分板機保養注意事項：
1，機器工作100km(約50天),需在滑塊油眼處加潤滑油
2，機器存放應在上下切刀加防銹油
3，分板工作完畢,清除機器上的殘屑
4，切刀允許翻磨2~3次，但需專業人士翻磨
