全自動切板系統YSL-2000AD
產品詳細說明
基本描述
切割系統，是指在主軸頭部安裝專用切割的細長刀片，利用主軸的高速旋轉帶動切割刀片，對玻璃、陶瓷、半導體芯片、PCB、EMC線框等材料進行高精度切割。
操作規程

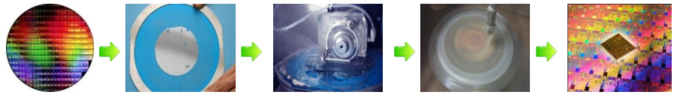

薄片或條形 膠帶安裝 切割 清洗 UV分離
自動切割描述
自動切片系統，是指從上料、定位、切片、清洗/干燥、卸料等一系列過程全部采用全自動操作的切片系統。

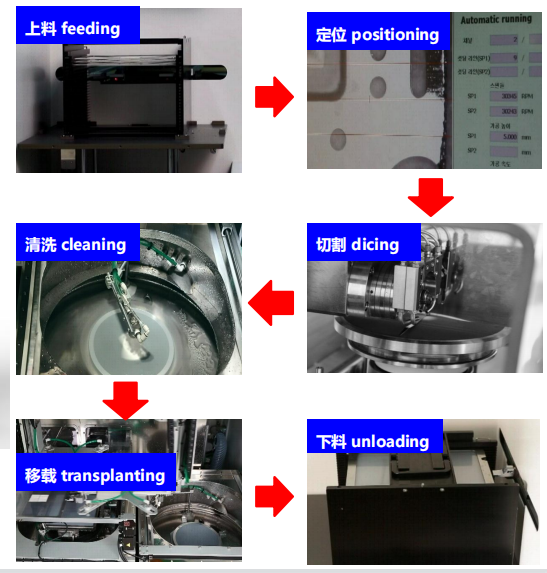

主要程序
上料 定位 切割 清洗 卸料
1.自動取出切丁材料，并從雜志轉移到工作平臺。
2.切丁位置自動對齊。
3.自動完成物料的切丁過程。
4.用純凈水和壓縮空氣清洗和干燥切丁材料。
5.自動將切丁材料送到雜志社。
應用程序
自動切割系統廣泛應用于半導體芯片、LED芯片、EMC引線框架、PCB、紅外濾波器、藍寶石玻璃、陶瓷薄板的精密切割。
陶瓷板 硅膠板
硅片 PCB板 玻纖板
操作要求
1.請使用其大氣壓露點在-10 ~ -20℃，殘油分0.1ppm，過濾精度在0.01um/99.5%以上的潔凈壓縮空氣。
2.請在溫度為20 ~ 25℃的室內使用，其波動范圍控制在±1℃。
3.請將切削水溫度控制在22 ~ 27℃(變化范圍在±1℃)，冷卻水溫度控制在20 ~ 25℃(變化范圍在±1℃)。
4.請避免設備受到沖擊和外界的任何震動。另外，請不要將設備安裝在產生高溫的鼓風機、通風口等裝置和產生油霧的裝置附近。
5.請避免設備受到沖擊和外界的任何震動。另外，請不要將設備安裝在產生高溫的鼓風機、通風口等裝置和產生油霧的裝置附近。
6.請嚴格按照我們提供的產品說明書操作。
全自動切割系統YSL-2000AD
1.采用觸摸屏操作。界面設計簡單易行。提供多種語言，如漢語、英語、韓語等。
2. 送料、定位、切料、清洗/干燥、卸料全部自動完成。
3.可滿足高精度切割最大直徑300mm的材料。
4.雙主軸同時切削，比單主軸切削能力提高85%以上。
5.CCD自動對準。
6.系統對壓力、水壓、電流等進行實時監控，避免空氣主軸損壞。
7.切丁主軸:2.4 kw × 2臺(最大60000轉/分)
8.重復定位精度:0.001mm
9.切割速度:0.05 ~ 400mm /秒
10.每個雜志可存放20 ~ 30層框架。
11.使用刀片尺寸標準搭配:2寸(最大3寸)

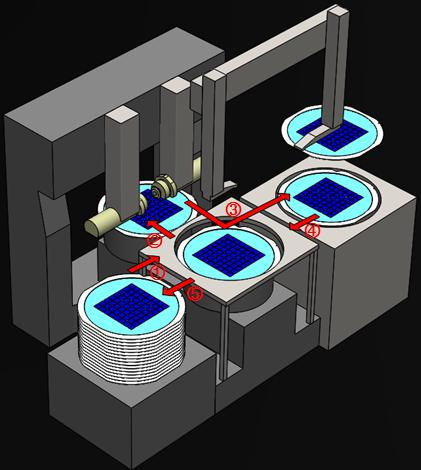

過程描述
1.機械裝置將其從彈匣中取出，并將其發送到臨時表。
2.卸料機器人將切丁料移至塊體。定位過程。
3.上料機器人將切丁料移動到清洗平臺進行清洗和干燥過程。
4.卸料機器人將清洗干燥后的物料送到臨時工作臺。
5.機器人把切丁的材料送到雜志社。
案例分享
系統組成項目單元說明書
加工尺寸： Φ300mm
工作平臺尺寸 ：Φ350mm
x軸工作行程： 500mm
切割速度：0.05 ~ 400mm/秒
分辨率： 0.0001mm
y軸工作行程 ：650mm
分辨率： 0.0001mm
重復定位精度 ：0.001 / 310mm
z軸工作行程 ：60(2寸刀片)mm
分辨率： 0.0001mm
Θ-axis旋轉角度：360度
主軸功率： 2.4kw*2臺
轉速 ：5000 ~ 60000rpm
電源v：3p 220v (50 ~ 60hz)
整機功率 ：8kw
動力氣壓： 0.6 ~ 0.68mpa
耗氣量： 250L/min
節水用水量：6.5L/min
冷卻水消耗量： 2.5L /min
外形尺寸 ：1262*1704*2023mm
機器凈重 ：19kg
其他的描述
可選的設備
1.葉片損傷檢測功能;
2.自動設定功能;
3.切丁視覺功能;
4. 使用3寸切丁刀。
普通8寸工作平臺只能放2pcs材料。
SDS1000/ADS2000配備12英寸塊。每次可放置4件材料。
1.減少加載次數;
2.滿足較大尺寸的產品;
3.提升8%以上的效率。
